APLIKASI KIPAS SENTUH OTOMATIS

                                             [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. TUJUAN

2. ALAT DAN BAHAN

3. DASAR TEORI

4. PERCOBAAN

5. VIDEO

6. LINK DOWNLOAD

TUJUAN[KEMBALI]

• MEMAHAMI APA ITU SENSOR TOUCHPAD
• MENGETAHUI CARA KERJA SENSOR TOUCHPAD PADA RANGKAIAN
• MELENGKAPI TUGAS LATIHAN 4 MATAKULIAH KIMIA

ALAT DAN BAHAN[KEMBALI]

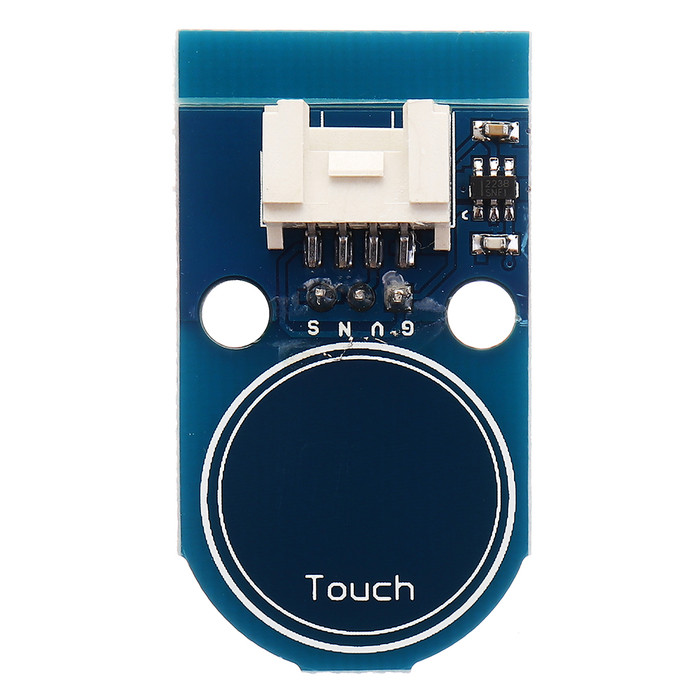

Sensor Touchpad

Touch sensor merupakan sensor elektronik yang mendeteksi sentuhan dan mengubahnya menjadi listrik, atau bisa disebut juga seperti saklar yang aktif jika disentuh dan non aktik ketika tidak disentuh, tanpa membutuhkan tegangan dari power.

Fan DC

Fan DC merupakan komponen elektronik yang berfungsi sebagai pendingin dengan mengganti udara panas dengan udara dingin

Resistor

Resistor merupakan komponen elektronik pasif yang memiliki nilai resistansi yang fungsinya untuk mengatur arus dan tegangan listrik.

Transistor

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal

Power Supply

Pencatu Daya atau power supply adalah sebuah perangkat  elektronika yang berguna sebagai sumber daya untuk komponen lain, terutama daya listrik.

Ground

Ground merupakan tempat terhubung langsung rangkaian dengan permukan bumi, yang fungsinya memeberikan keamanan jika terjadi kesalahan dalam rangkaian

DASAR TEORI[KEMBALI]

Digital Touch Sensor merupakan sebuah modul sensor yang berfungsi seperti tombol/saklar, namun cara penggunaanya hanya perlu dengan menyentuhnya menggunakan jari kita. Pada saat disentuh oleh jari, sensor akan mendeteksi aliran arus listrik pada tubuh manusia karena tubuh manusia dapat mengalirkan listrik.



Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya.

Arus transistor.

Hukum Kirchoff mengatakan bahwa jumlah semua arus yang masuk ke suatu titik atau sambungan sama dengan jumlah semua arus yang keluar dari titik atau sambungan itu. Jika diterapkan pada transistor, hukum arus Kirchoff memberikan hubungan yang penting yaitu:

I E = I C+ I B

Persamaan tersebut mengatakan bahwa arus emiter adalah jumlah dari arus kolektor dan arus basis. Karena arus basis sangat kecil, arus kolektor kira-kira sama dengan arus emiter:

I C ≈ I E

Dan besar arus basis jauh lebih kecil daripada arus kolektor:

I B << I C

PERCOBAAN[KEMBALI]

PROSEDUR PERCOBAAN

• Merangakai semua komponen yang sudah disiapkan sperti gambar di bawah ini
• masukan power 6V pada rangkaian
• sentuhkan jari anda ke touchpad nya

GAMBAR RANGKAIAN

PRINSIP RANGKAIAN

sensor akan mengalirkan listrik dari tubuh menuju ke base dari transistor, kemudian karena base terisi oleh arus maka gate akan terbuka sehingga arus dari pin collector akan mengalir menuju ground dan fan dc pun bergerak.

VIDEO[KEMBALI]

LINK DOWNLOAD[KEMBALI]

LINK DOWNLOAD VIDEO SIMULASI [DISINI]

LINK DOWNLOAD GAMBAR RANGKAIAN [DISINI]

LINK DOWNLOAD DATASHEET SENSOR [DISINI]
